電動執行器
» 高剛性無桿型LEJS/LEJB系列-產品特點
薄型低重心
高度尺寸約減小36%（減小28mm）
|
滾珠絲杠驅動 LEJS系列/尺寸：40,63
?最大可搬運質量：85kg
?重復定位精度：
±0.02mm
?最大加減速度：20000mm/s2
|同步帶驅動 LEJB系列/尺寸：40,63
?最大行程：
3000mm
?重大速度：3000mm/s
?最大加減速度：20000mm/s2
高精度/高剛性
?采用2軸直線導軌
降低了振擺量
削減設置工時
可在不拆除保護罩等外裝部件的情況下設置本體
質量減小
?質量余額減小37% ※行程600mm時
工件與電機無干涉
?滑臺高度＞電機高度
可安裝無觸點磁性開關
?可收納磁性開關的配線
?D-M9□W（2色顯示）、D-M9□
|潔凈規格 滾珠絲杠驅動 11-LEJS系列
對應ISO等級4※1,※2
?內置真空配管
?可在不拆除保護罩等外裝部件的情況下設置本體
※1 ISO14644-1
※2 發塵特性因吸引流量而異。詳情請參照樣本
|用途示例
拾取與放置
涂抹粘著劑/可進行高速軌道控制

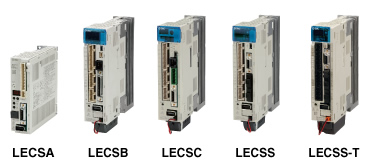

|控制器?驅動器
控制器
?對應編碼器:
相對增量型、絕對增量型
?采用自動增益調整
?帶顯示設定功能
?可進行位置控制、速度控制、扭矩控制
?控制編碼器：絕對值20bit編碼器
?適合現場總線：
MECHATROLINK-Ⅱ、MECHATROLINK-Ⅲ
