電動執行器

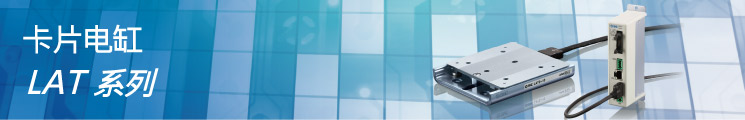

» 卡片電缸LAT系列-產品一覽
卡片電缸 LAT3
電動執行器/電缸 ? 卡片電缸
-
?通過線性電機，實現搬運、壓觸式長度測量系統的小型化
?厚度：9mm、重量：130g（行程10mm時）
?最大壓觸推力：6N
?重復定位精度：±5μm
? 壓觸式長度測量精度：±10μm。
?最高使用頻率：500cpm。
安全注意事項
電動執行器/共通注意事項
電動執行器/單獨注意事項
特長
擴展品
簡易選型程序
環保認證（RoHS）
| 系列 | 行程 | 傳感器 （光學式線性 編碼器）分辨率 | 壓觸 瞬時最大推力 | 重復 定位 精度 | 壓觸式 測長 精度 | 最高速度 |
|---|---|---|---|---|---|---|
| LAT3F | 10, 20, 30, 50 | 1.25μm | ～6N | ±5μm | ±10μm | 400mm/s |
| LAT3M | 50 | 5μm | ～6N | ±20μm | ±40μm | 400mm/s |
| LAT3 | 10, 20, 30 | 30μm | ～6N | ±90μm | ±100μm | 400mm/s |
卡片電缸?控制器 LATCA
電動執行器/電缸 ? 卡片電缸
-
?編程簡單（輸入節拍時間）。
僅輸入移動時間、目標位置、承載質量3個項目即可。
安全注意事項
電動執行器/共通注意事項
電動執行器/單獨注意事項
特長
擴展品
特定開發品信息
環保認證（RoHS）
| 型號 | 系列 | 電源電壓 | 并聯輸入輸出 輸入點數 | 并聯輸入輸出 輸出點數 |
|---|---|---|---|---|
| 步進電機輸入 脈沖輸入型 | LATCA | DC24V±10% | 6點 （光電耦合器絕緣） | 4點 （光電耦合器絕緣? 集電極開路輸出） |
