真空用機器

真空用機器 »  真空エジェクタ

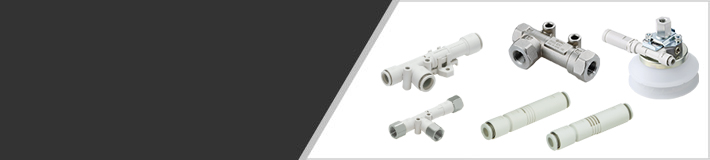

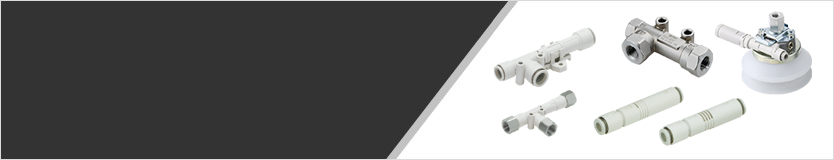

真空エジェクタ

真空エジェクタ 真空エジェクタ

真空エジェクタ

真空エジェクタ ZH

真空用機器 ? 真空エジェクタ
    ?小型?軽量
    　全長：最大11％減（6.7mm短縮）［直接配管形］
    　ポート高さ：最大25％減（9.1mm短縮）［直接配管形］
    　質量：最大74％減（65.1g削減）［直接配管形］
    　容積：最大39％減（14.1cm3削減）［ボックス形］
    ?4種類の取付方法
    　直接取付、標準ブラケット取付、L型ブラケット取付、DINレール取付
    ?サイレンサ／標準ブラケット（直接配管のみ）を用意
ボディ形式シリーズノズル徑
(mm)		最大吸込流量
［L/min(ANR)]		空気消費量
［L/min(ANR)]		適用パッド目安
(mm)
直接配管形ZH05DSA0.56132?13
直接配管形ZH07DSA0.712272?20
直接配管形ZH10DSA1.026522?32
直接配管形ZH13DSA1.340882?50
直接配管形ZH15DSA1.5581172?100
直接配管形ZH18DSA1.8761652?125
直接配管形ZH20DSA2.0902012?150
ボックス形
（サイレンサ內蔵）		ZH05B□A0.56132?13
ボックス形
（サイレンサ內蔵）		ZH07B□A0.712272?20
ボックス形
（サイレンサ內蔵）		ZH10B□A1.026522?32
ボックス形
（サイレンサ內蔵）		ZH13B□A1.340882?50
ボックス形
（サイレンサ內蔵）		ZH15B□A1.5581172?100
ボックス形
（サイレンサ內蔵）		ZH18B□A1.8761652?125
ボックス形
（サイレンサ內蔵）		ZH20B□A2.0902012?150

オールステンレス真空エジェクタ ZH□□-X267

真空用機器 ? 真空エジェクタ
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した狀態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
    CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。

シリーズノズル徑
(mm)		最大吸込流量
［L/min(ANR)]		空気消費量
［L/min(ANR)]		適用パッド目安
(mm)
ZH05-X2670.55132～13
ZH07-X2670.712232～20
ZH10-X2671.024462～32

直線形真空エジェクタ ZU□A

真空用機器 ? 真空エジェクタ
    ?小型?軽量
    　外形寸法：?10.4、重さ：3.9g、全長：52mm
    ?ポート接続口徑
    　?4,?6ワンタッチ管継手、Rc1/8めねじ、?5/32"
    ?到達真空?qǐng)R力(kPa)
    　Sタイプ：-90、-87、-85
    　Lタイプ：-48、-40
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した狀態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
    CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。

  • 直線形真空エジェクタ ZU□A
    取扱説明書
    シリーズ ノズル徑
    (mm)    		 検索結果を表示
    ZU03□A0.3検索結果を表示
    ZU04□A0.4検索結果を表示
    ZU05□A0.5検索結果を表示
    ZU07□A0.7検索結果を表示
シリーズノズル徑
(mm)		最大吸込流量
［L/min(ANR)]
Sタイプ		最大吸込流量
［L/min(ANR)]
Lタイプ		空気消費量
［L/min(ANR)]		適用パッド目安
(mm)
ZU03□A0.31.83.44.22?8
ZU04□A0.43.25.87.72?10
ZU05□A0.5713142?13
ZU07□A0.71116282?20

エジェクタ付パッド ZHP

真空用機器 ? 真空パッド
真空用機器 ? 真空エジェクタ
    ?エジェクタとパッドを一體化設置スペースと配管工數を削減！
    ?2段エジェクタ
    　吸込流量50％増加、空気消費量30％削減
    ?メンテナンス性向上
    　ロックプレートによる著脫でパッド交換時の作業工數を削減！
    ?パッド徑：?63、?80
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した狀態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
    CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。

  • エジェクタ付パッド ZHP
    取扱説明書
    シリーズ 検索結果を表示
    ZHP検索結果を表示
シリーズパッド徑パッド形狀ノズル呼び徑
ZHPφ63、φ80ベロウ形溝付、平形溝付φ0.7, φ1.0, φ1.2, φ1.5
