• 回路を駆動するために必要とする電力。

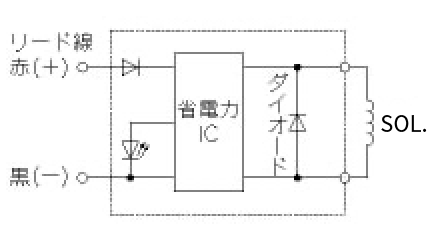

  注1)大流量タイプ節電回路付

  保持時の無駄な電力を削減することにより、消費電力を起動時の約1/3に低減しました。
  通電後最大25msecを超えると、節電回路が作動し、電力が低減されます。

•

• 內部パイロット（標準）

  供給圧力をソレノイドバルブの內部を通してパイロット弁に作用させるタイプ。

• 外部パイロット

  供給圧力から切離して、別にパイロット弁の圧力を外部から取るタイプ。
  メインの圧力が最低使用圧力未満あるいは真空の用途に使用。

• 直動方式

  ソレノイドの作用力で主弁を操作するタイプ。

• 弾性體シール

  パッキンを持ったスプール弁をスライドして切換を行うためエア漏れが少ない。

• メタルシール

  金屬のスプール弁をスライドして切換を行うため長壽命。

• 直接配管

  バルブボディにポートを設け、直接配管するタイプ。

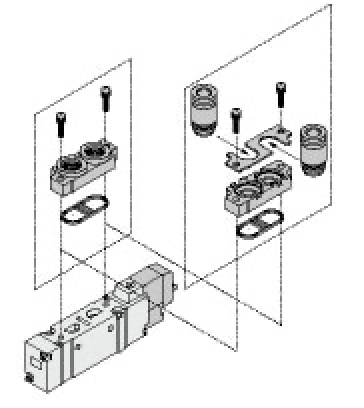

• ベース配管

  バルブボディにポートがなく、マニホールドベースやサブプレートに搭載して使用するタイプ。メンテナンスが容易。

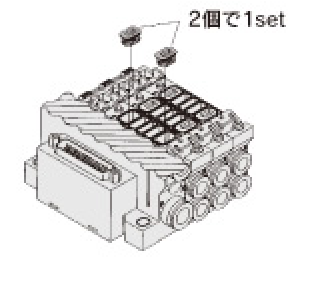

• カセットタイプ(SMC獨自)

  バルブボディのエア通路を直接連結して、DINレールに取付するマニホールドタイプ。（単體はなし）ベースがないので低背形。



• 標準：300mm,600mm
• オプション：
  1000mm,1500mm,2000mm,2500mm,3000mm,5000mm

外部からの固體異物および水の浸入に対する電気機器周りの保護構造。

• 保護構造について

  IEC（國際電気標準會議）規格（IEC60529）は第1特性として固形異物の侵入に対する保護等級と、第2特性として水の侵入に対する保護等級とを併せて規定しており、両者を併せた機器外郭の保護等級を示すIPナンバーを定めています。

• • IP20：

  • 指などが內部に侵入しないが、水の浸入に対しては特に保護がされていない。

• • IP65：

  • 粉塵が內部に侵入しない。いかなる方向からの水の直接噴流によっても有害な影響を受けない。

• • IP67：

  • 粉塵が內部に侵入しない。規定の圧力、時間で水中に沒しても水が浸入しない。
