カットサンプルセットのご案內

空気圧機器を斷面でカットして収納しております。
そのため、現物を手に取って頂くことで、
質感やサイズ感だけでなく、 カタログ構造図では
分かりづらい內部構造も「視覚的」に
理解することができます。

セット仕様　【質量：約10kg／外形寸法：
W514×D502×H207mm／搭載製品數：16個】

品番：INO-8842

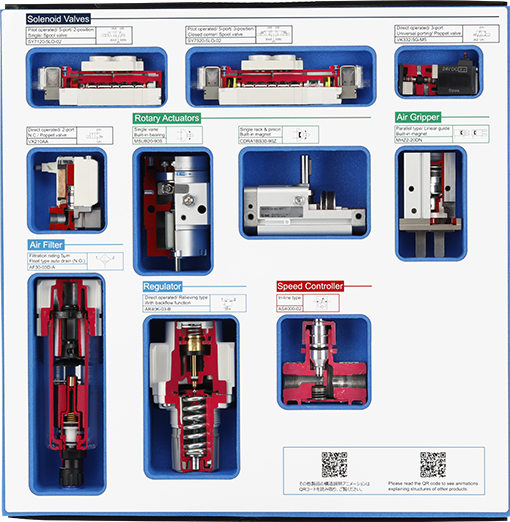

• 1段目

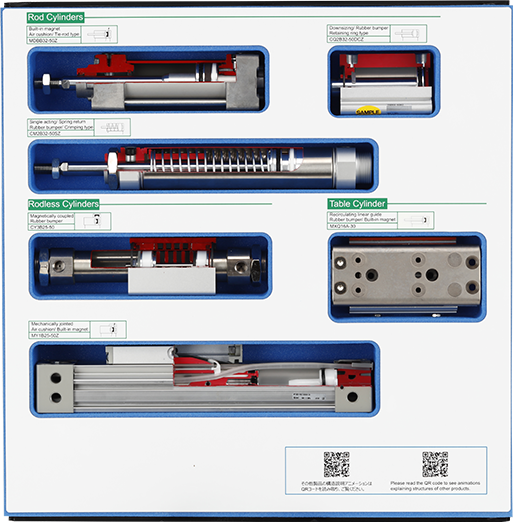

• 2段目

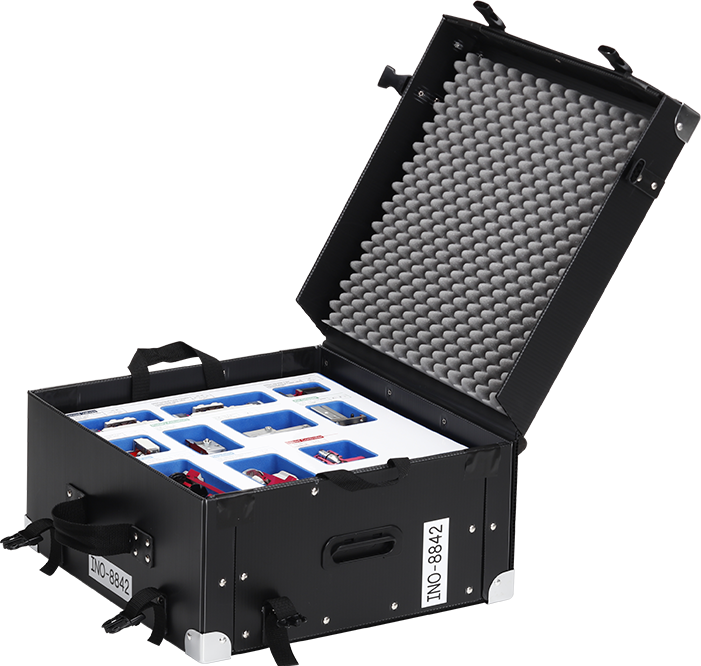

• 収納狀態

搭載品番と製品仕様 ?。〝嗝妞颔氓趣筏繖C(jī)器の標準品番）

カテゴリ	搭載品番	製品仕様
ソレノイドバルブ	VX210AA	直動式／2ポート／N.C.／ポペット弁
	VK332-5G-M5	直動式／3ポート／ユニバーサルポーティング／ポペット弁
	SY7120-5LO-02	パイロット式／5ポート／2位置／シングル／スプール弁
	SY7320-5LO-02	パイロット式／5ポート／3位置／クローズドセンタ／スプール弁
ロータリアクチュエータ	MSUB20-90S	シングルベーン／ベアリング付
	CDRA1BS30-90Z	シングルラックピニオン／磁石內蔵
エアグリッパ（エアチャック）	MHZ2-20DN	平行開閉型／リニアガイド／磁石內蔵
エアフィルタ	AF30-03D-A	ろ過度 5?／フロート式オートドレン (N.O.)
レギュレータ	AR40K-03-B	直動式／リリーフタイプ／逆流機能付
スピードコントローラ	AS4000-02	インラインタイプ
ロッドシリンダ	CM2B32-50SZ	単動押出し形／ラバークッション／かしめ方式
	CQ2B32-50DCZ	省スペース／ラバークッション／止め輪方式
	MDBB32-50Z	磁石內蔵／エアクッション／タイロッド方式
ロッドレスシリンダ	CY3B25-50	マグネット式／ラバークッション
	MY1B25-50Z	メカジョイント式／エアクッション／ 磁石內蔵
テーブルシリンダ	MXQ16A-30	循環式リニアガイド／ラバークッション／ 磁石內蔵

購入をご検討のお客様へ

実機を営業所にご用意しております。実機をご覧になりたい方は、最寄りの営業所にご連絡願います。
また、本セットは個別対応品のため、納期および価格は當社営業にご確認願います。

教育アニメーションのご案內

その他機器に関しても、作動原理を確認できるアニメーションをご用意しております。
