イオナイザ(イオナイザー)靜電気対策機器 » 表面電位センサIZD10/IZE11シリーズ - 仕様?外形寸法図
|表面電位センサ／IZD10 Series
仕様
| 表面電位センサ型式 | IZD10-110 | IZD10-510 |
|---|---|---|
| 測定電位 | ±0.4kV（検出距離25mm時）注） | ±20kV（検出距離50mm時）注） |
| 出力電圧 | 1～5V（出力インピーダンス 約100Ω） | |
| 有効検出距離 | 10～50mm | 25～75mm |
| リニアリティ | ±5％F.S.（0～50℃、検出距離25mm時） | ±5％F.S.（0～50℃、検出距離50mm時） |
| 出力遅れ時間 | 100ms以內 | |
| 電源電圧 | DC24V±10％ | |
| 消費電流 | 40mA以下 | |
| 使用周囲溫度 | 0～50℃ | |
| 使用周囲濕度 | 35～85％Rh（結露無きこと） | |
| 材質 | ヘッドケース：ABS アンプケース：ABS | |
| 耐振動 | 耐久50Hz 振幅1mm X,Y,Z各2時間 | |
| 耐衝撃 | 100m/s2 | |
| 質量 | 185g（ケーブル質量も含む） | |
| EN規格適用條件 | 保護クラス：クラス3（EN60950-1） 汚染度 3 CEマーキング：低電圧指令：2006/95/EC SELV-type 外部回路接続限定 |
|
| EMC指令 | 2004/108/EC | |
| UL規格 | UL508 | |
注）測定電位と出力電圧の関係は検出距離により異なります。検出距離による測定電位と出力電圧の関係は技術データ「出力信號」の
グラフをご參照ください。

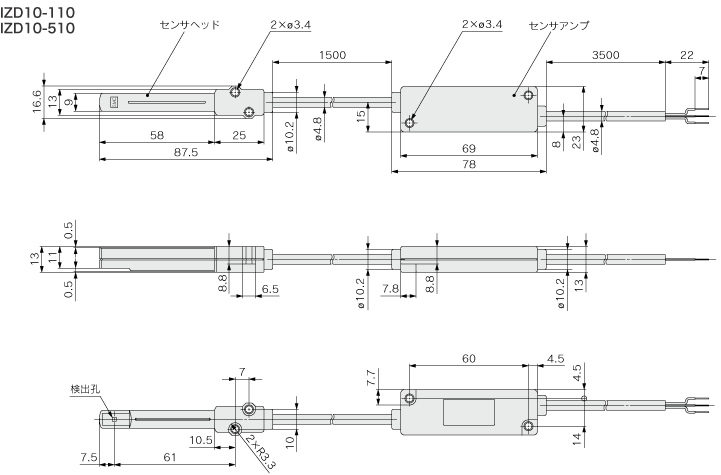

外形寸法図
|表面電位センサモニタ／IZE11 Series
| 型式 | IZE11□ | |||
|---|---|---|---|---|
| 接続センサ | IZD10-110 | IZD10-510 | ||
| 定格測定範囲 | -0.4kV～＋0.4kV注1） | -20kV～＋20kV注2） | ||
| 設定最小単位 | 0.001kV | 0.1kV | ||
| 設定測定距離 | 10～50mm | 25～75mm | ||
| 電源電圧 | DC24V±10％以下（逆接保護付） | |||
| 消費電流 | 50mA以下（ただし、センサ部消費電流を除く） | |||
| センサ入力 | DC1～5V（入力インピーダンス：1MΩ） | |||
| 入力數 | 1入力 | |||
| 入力保護 | 過電圧保護付（ただし、電圧26.4Vまで対応） | |||
| 応差 | ヒステリシスモード：可変 ウインドコンパレータモード：可変 |
|||
| スイッチ出力 | NPNまたはPNPオープンコレクタ 2出力 | |||
| 最大負荷電流 | 80mA | |||
| 最大印加電圧 | DC30V（NPN出力時） | |||
| 殘留電圧 | 1V以下（負荷電流80mA時） | |||
| 短絡保護 | 短絡保護付 | |||
| 応答時間（センサ応答時間含む） | 100ms以下 チャタリング防止機能時、応答時間500ms、1s、2s以下 |
|||
| アナログ出力 | 電圧出力 | 出力電圧：1～5V（定格測定範囲にて）、出力インピーダンス：約1kΩ | ||
| 精度（対表示値）（25℃） | ±1％F.S. | |||
| 電流出力 | 電流出力：4～20mA（定格測定範囲にて） 最大負荷インピーダンス：600Ω（DC24V時）、最小負荷インピーダンス：50Ω |
|||
| 精度（対表示値）（25℃） | ±1％F.S. | |||
| 応答時間（センサ応答時間含む） | 200ms（フィルタなし）、1.5s（フィルタあり）以下 | |||
| 表示精度 | ±0.5％F.S.±1digit | |||
| 表示方法 | 3＋1/2桁 7セグメント表示器、2色表示（赤色/緑色）、サンプリング周期：5回/1sec | |||
| 動作表示燈 | OUT1：ON時點燈（緑色）、OUT2：ON時點燈（赤色） | |||
| 耐環境 | 保護構造 | IP40 | ||
| 使用溫度範囲 | 動作時：0～50℃、保存時：-10～60℃（ただし、凍結および結露しないこと） | |||
| 使用濕度範囲 | 動作時?保存時：35～85％R.H.（ただし、結露しないこと） | |||
| 耐電圧 | AC1000V 1分間 モニタ単體において充電部一括と筐體間 | |||
| 絶縁抵抗 | 50MΩ以上（DC500Vメガにて）、モニタ単體において充電部一括と筐體間 | |||
| 耐振動 | 10～150Hz 複振幅1.5mmまたは 加速度98m/s2の小さいほうにてX,Y,Z各方向2時間（無通電） |
|||
| 耐衝撃 | 100m/s2 X,Y,Z各方向3回（無通電） | |||
| 溫度特性 | ±0.5％F.S.（25℃基準） | |||
| 接続方式 | 電源、出力接続：5Pコネクタ、センサ接続：4Pコネクタ | |||
| 材質 | フロントケース：PBT、リアケース：PBT | |||
| 質量 | 電源?出力接続ケーブル含まず | 30g | ||
| 規格 | CEマーキング、UL（CSA）対応 | |||
注1）帯電物とセンサの距離25mm時の定格値
注2）帯電物とセンサの距離50mm時の定格値

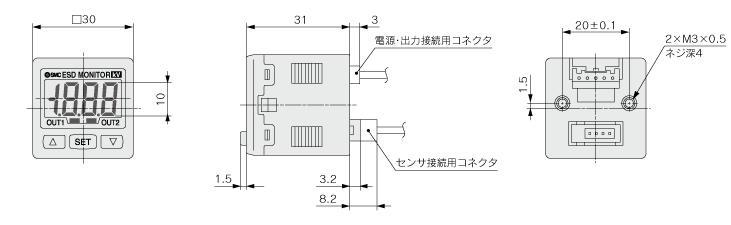

外形寸法図
