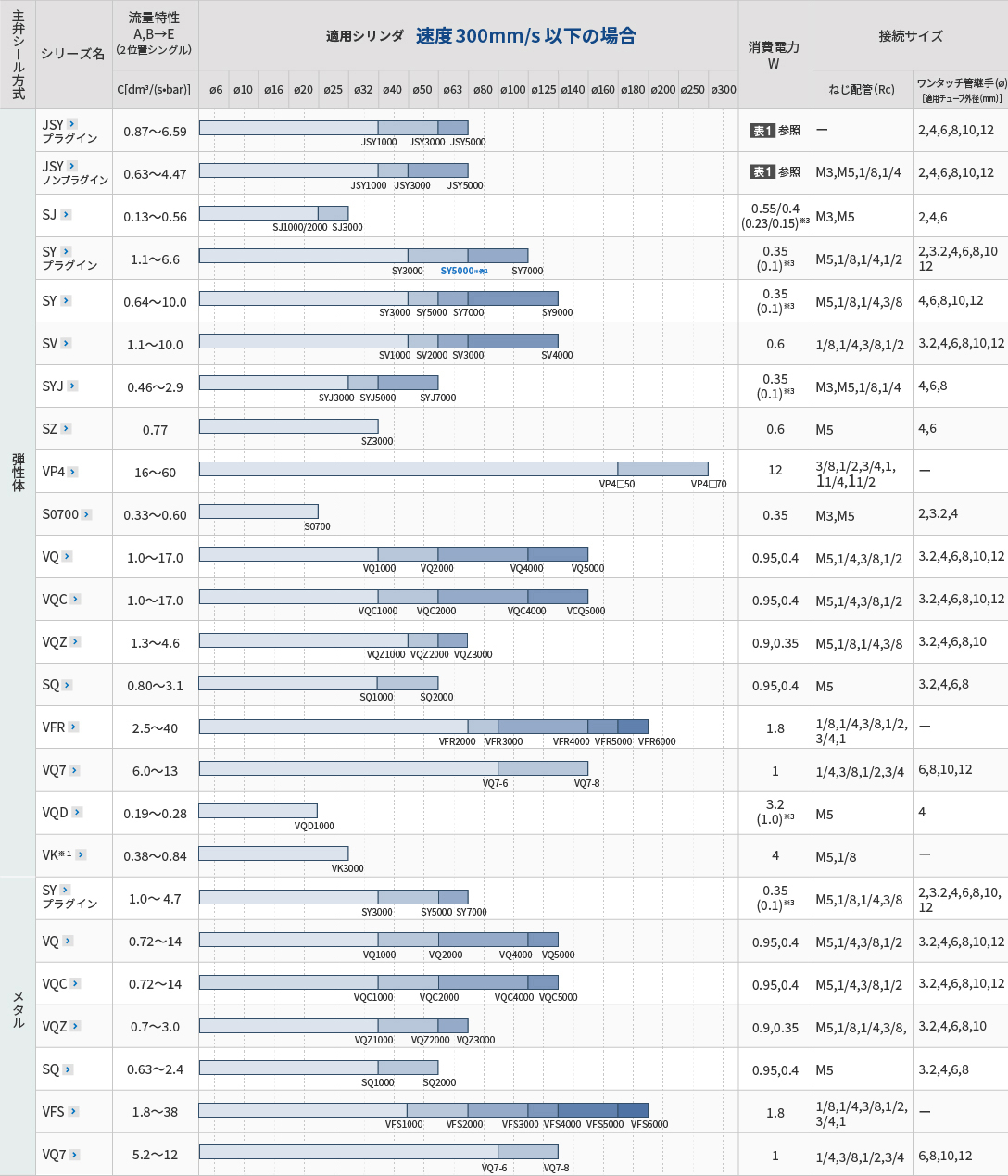

シリーズ名をクリックすると詳細ページが表示されます。

• ※1：シングル(S)のみ。
• ※2：最適以下のエアシリンダサイズでも使用可能です。
• ※3：（　）は節電回路付。保持時の値。詳細は製品個別注意事項をご覧ください。

• 適用シリンダ速度：300mm/s以下の場合の條件

  ●圧力：0.5MPa　●配管長さ：1m　●負荷割合：50％　●ストローク：200mm
  ●速度：300mm/s以下　●インラインタイプスピコン取付
  ●ねじ配管3/8以上は鋼管配管にて算出

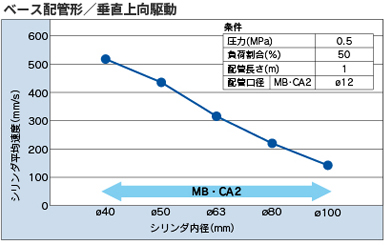

• エアシリンダサイズとスピード

  例1）プラグイン：SY5000シリーズ（C：4.2）を使用して、下記條件でエアシリンダ?40～?100を動かした場合に得られる、エアシリンダ平均速度



  エアシリンダ速度はストロークエンドで最大となるためストロークが変わることで平均速度も変わります。

  各種條件に対する詳細につきましては、當社機器選定プログラムエアシリンダ駆動システムをご利用のうえ、ご判斷ください。
