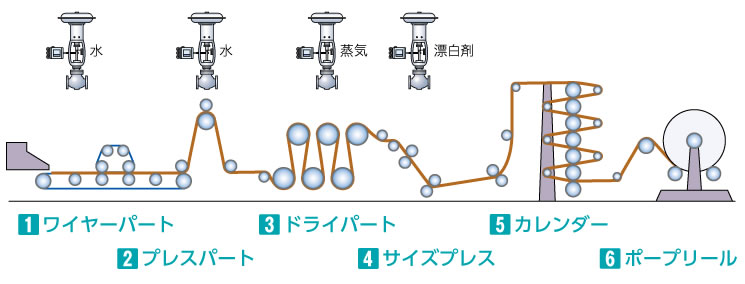

|抄紙機～巻取り工程

 ワイヤーパート

工程	要求仕様／用途	主要機器
ワイヤーパート	水の供給 空気式作動弁の制御	電空ポジショナ IP8000 空空ポジショナ IP5000 5ポートソレノイドバルブ SY, VQ
ドクター裝置	かすとり	エアシリンダ CA2 ／ ハンドバルブ VH レギュレータ AR ／ エアフィルタ AF フィルタレギュレータ AW

 プレスパート

工程	要求仕様／用途	主要機器
プレスパート	水分量減少 ?2枚毛布による脫水 ?加圧	エアシリンダ CS2 ／ 油圧シリンダ CH2G レギュレータ AR ／ ハンドバルブ VH エアフィルタ AF ／ フィルタレギュレータ AW
ロールの蛇行、 修正	空気バネ制御	レギュレータ AR ／ ハンドバルブ VH エアフィルタ AF ／ フィルタレギュレータ AW
ドクター裝置	かすとり	エアシリンダ CA2 ／ ハンドバルブ VH レギュレータ AR ／ エアフィルタ AF フィルタレギュレータ AW

 ドライパート

工程	要求仕様／用途	主要機器
ドライパート	紙を加溫、水分を蒸発し 乾燥 空気式作動弁の制御	電空ポジショナ IP8000 空空ポジショナ IP5000 5ポートソレノイドバルブ SY, VQ
ドクター裝置	かすとり	エアシリンダ CA2 ／ ハンドバルブ VH レギュレータ AR ／ エアフィルタ AF フィルタレギュレータ AW
水滴の落下防止	ダンパ開閉 （風量の調整）	CPS / CPA

 サイズプレス

工程	要求仕様／用途	主要機器
サイズプレス	粉?水の混合液を塗布	工業用フィルタ ベッセルシリーズ FGE 工業用フィルタ ベッセルシリーズ（受注生産） FGA 工業用フィルタ ベッセルシリーズ（受注生産） FGC
	空気式作動弁の制御	SUPストップ弁付マニホールド SY5Y-X460
ドクター裝置	かすとり	エアシリンダ CA2 ／ ハンドバルブ VH レギュレータ AR ／ エアフィルタ AF フィルタレギュレータ AW

 カレンダー

工程	要求仕様／用途	主要機器
カレンダー	ロール加圧	油圧シリンダ CHG
ドクター裝置	かすとり	エアシリンダ CA2 ／ ハンドバルブ VH レギュレータ AR ／ エアフィルタ AF フィルタレギュレータ AW

 ポープリール

工程	要求仕様／用途	主要機器
ポープリール	テンションコントロール	エアシリンダ CA2 ／ ハンドバルブ VH レギュレータ AR ／ エアフィルタ AF フィルタレギュレータ AW
ドクター裝置	かすとり	エアシリンダ CA2 ／ ハンドバルブ VH レギュレータ AR ／ エアフィルタ AF フィルタレギュレータ AW
