製品選定ガイド

製品情報 »  製品選定ガイド »  アクチュエータ »  基本形：標準型?コンパクト?デュアルロッド

製品選定ガイドアクチュエータ

基本形：標準型?コンパクト?デュアルロッド

シリーズ名をクリックすると詳細ページが表示されます。

標準型

標準型
 型式 チューブ內徑チューブ
內徑
CJ1 2.5,4
CJP 4,6,10,16
CJP2 4,6,10,16
CJ2 6,10,16
JCM 20,25,32,40
CM2CM3 20,25,32,40
CG1CG3 20,25,32,40,50,63,80,100
JMB 32,40,45,50,56,63,67,80,85,100
MBMB1 32,40,50,63,80,100,125
CA2 40,50,63,80,100
CS1 125,140,160,180,200,250,300
CS2 125,140,160,180,200,250,320
C85(ISO準拠)

C85
(ISO準拠)

 		8,10,12,16,20,25
C96/C95(ISO準拠)

C96/C95
(ISO準拠)

 		32,40,50,63,80,100,125,160,200,250

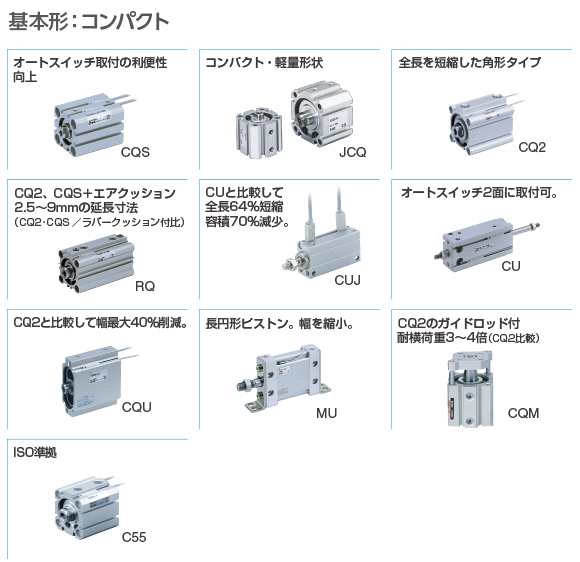

コンパクト

コンパクト
 CQS 12,16,20,25
JCQ 12,16,20,25,32,40,50,63,80,100
CQ2 12,16,20,25,32,40,50,63,80,
100,125,140,160,180,200
RQ 20,25,32,40,50,63,80,100
CUJ 4,6,8,10,12,16,20
CU 6,10,16,20,25,32
CQU 20,25,32,40
MU 25,32,40,50,63
CQM 12,16,20,25,40,50,63,80,100
C55(ISO準拠)

C55
(ISO準拠)

 		20,25,32,40,50,63,80,100

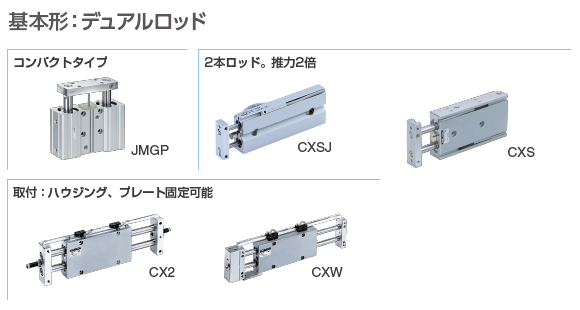

デュアルロッド

デュアルロッド
 JMGP 12,16,20,25,32,40,50,63,80,100
CXSJ 6,10,15,20,25,32
CXS 6,10,15,20,25,32
CXS2 6,10,16,20,25,32
CX2 10,15,25
CXW 10,16,20,25,32

チューブ內徑
(mm)

チューブ
內徑
(mm)

 最大ストローク(mm)※
基本
丸形 角形 矩形
2.5 10 - -
4 20 20
6 60 60
10 150
12 - 30 -
16 200 60
20 1500 50 100
25 300
32 2000 300
40
50 1500
63
80 -
100
125 1600
140
160
180 2000
200
250 2400 -
300

※機種により最大ストロークは異なります。

チューブ內徑
(mm)

チューブ
內徑
(mm)

 最大ストローク(mm)※
6 50
10 75
12 250
15
16
20 400
25 500
32 600
40 200
50
63
80
100

※機種により最大ストロークは異なります。
