製品選定ガイドアクチュエータ

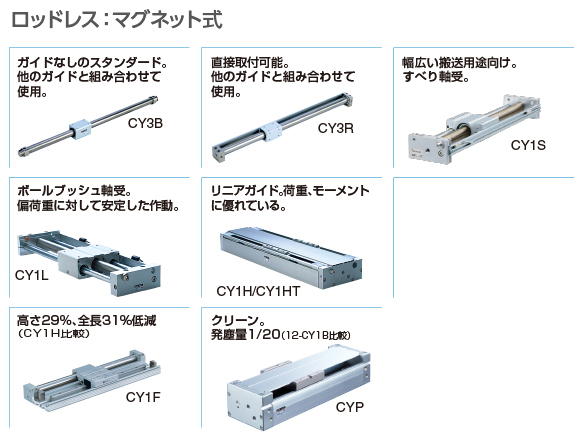

ロッドレス：マグネット式?メカジョイント式
シリーズ名をクリックすると詳細(xì)ページが表示されます。
| 型式 | チューブ內(nèi)徑(mm)チューブ 內(nèi)徑(mm) |
|
|---|---|---|
| CY3B | 6,10,15,20,25,32,40,50,63 | |
| CY3R | 6,10,15,20,25,32,40,50,63 | |
| CY3B-Z | 6,10,15,20,25,32,40,50,63 | |
| CY1S | 6,10,15,20,25,32,40 | |
| CY1L | 6,10,15,20,25,32,40 | |
| CY1H | 10,15,20,25 | |
| CY1HT | 25,32 | |
| CY1F | 10,15,25 | |
| CYP | 15,32 | |
| MY1B | 10,16,20,25,32,40,50,63,80,100 | |
| MY3A | 16,20,25,32,40,50,63 | |
| MY3B | 16,20,25,32,40,50,63 | |
| MY3M | 16,25,40,63 | |
| MY1M | 16,20,25,32,40,50,63 | |
| MY1C | 16,20,25,32,40,50,63 | |
| MY1H | 10,16,20,25,32,40 | |
| MY1HT | 50,63 | |
| MY2C | 16,25,40 | |
| MY2H | 16,25,40 | |
| MY2HT | 16,25,40 |
|
チューブ內(nèi)徑 チューブ |
最大ストローク(mm)※1 | ||
|---|---|---|---|
| ロッドレス | |||
| マグネット式※2 | メカジョイント式※3 | ||
| 6 | 300 | - | |
| 10 | 500 | 3000 | |
| 15/16 | 1000 | ||
| 20 | 1500 | 5000 | |
| 25 | 3000 | ||
| 32 | |||
| 40 | 3000 | ||
| 50 | 5000 | ||
| 63 | |||
| 80 | - | ||
| 100 | - | ||
※1 機種により最大ストロークは異なります。
※2 マグネット式の最大ストロークは、CY3Bの場合を示す。
※3 メガジョイント式の最大ストロークは、MY1Bの場合を示す。
