製品選定ガイド

製品情報 »  製品選定ガイド »  アクチュエータ »  ロータリアクチュエータ：ベーン?ラック＆ピニオン

製品選定ガイドアクチュエータ

ロータリアクチュエータ：
ベーン?ラック＆ピニオン

シリーズ名をクリックすると詳細ページが表示されます。

ベーン 型式 作動形式 トルク（0.5MPa時）N?m 最大
揺動角度
0.04 0.1 0.2 0.3 0.7 1 2 3 5 7 10 20 30 40 70
CRB シングル 0.12 0.32 0.70 1.83 3.73 ?270°
CRB2 シングル 0.12 0.32 0.70 1.83 3.73 ?270°
ダブル 0.25 0.65 1.45 3.70 7.59 ?100°
CRBU2 シングル 0.12 0.32 0.70 1.83 3.73 ?270°
ダブル 0.25 0.65 1.45 3.70 7.59 ?100°
CBR1 シングル 5.69 10.8 18.0 35.9 ?280°
ダブル 11.8 22.7 36.5 72.6 ?100°
MSUB シングル 0.11 0.31 0.69 1.78 ?180°
ダブル 0.23 0.62 1.42 3.63 ?90°
MSUA シングル 0.11 0.31 0.69 1.78 ?180°
ラック&ピニオン 型式 作動形式 トルク（0.5MPa時）N?m 最大
揺動角度
0.04 0.1 0.2 0.3 0.7 1 2 3 5 7 10 20 30 40 70
CRJ シングル 0.042 0.095 ?190°
CRA1 シングル 1.91 9.27 17.2 31.7 74.3 ?190°
CRQ2 ダブル 0.3 0.75 1.84 3.11 5.3 ?370°
MSQ ダブル 0.89 1.84 2.73 4.64 ?190°
MSQB ダブル 0.09 0.18 0.29 0.56 0.89 1.84 2.73 4.64 6.79 10.1 19.8 ?190°
MSQA ダブル 0.09 0.18 0.29 0.56 0.89 1.84 2.73 4.64 ?190°

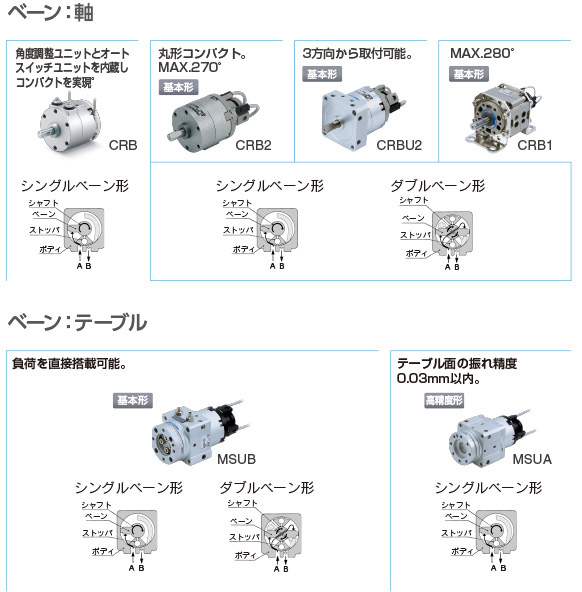

ベーン
CRB2 シングル ダブル

トルク（0.5MPa時）
N.m

0.1 0.12
0.3 0.32 0.25
0.7 0.70 0.65
1 1.45
2 1.83
3 3.73 3.70
7 7.59
最大揺動角度 ?270° ?100°
CRBU2 シングル ダブル

トルク（0.5MPa時）
N.m

0.1 0.12
0.3 0.32 0.25
0.7 0.70 0.65
1 1.45
2 1.83
3 3.73 3.70
7 7.59
最大揺動角度 ?270° ?100°
CBR1 シングル ダブル

トルク（0.5MPa時）
N.m

5 5.69
10 10.8 11.8
20 18.0 22.7
40 35.9 36.5
70 72.6
最大揺動角度 ?280° ?100°
MSUB シングル ダブル

トルク（0.5MPa時）
N.m

0.1 0.11
0.3 0.31 0.23
0.7 0.69 0.62
1 1.42
2 1.78
3 3.63
最大揺動角度 ?180° ?90°
MSUA シングル

トルク（0.5MPa時）
N.m

0.1 0.11
0.3 0.31
0.7 0.69
2 1.78
最大揺動角度 ?180°

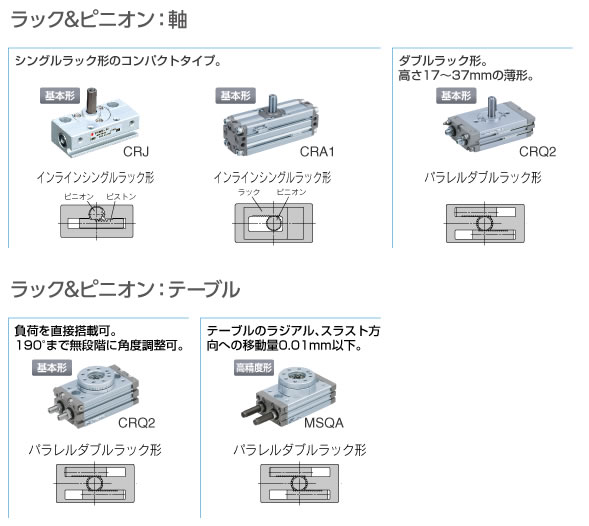

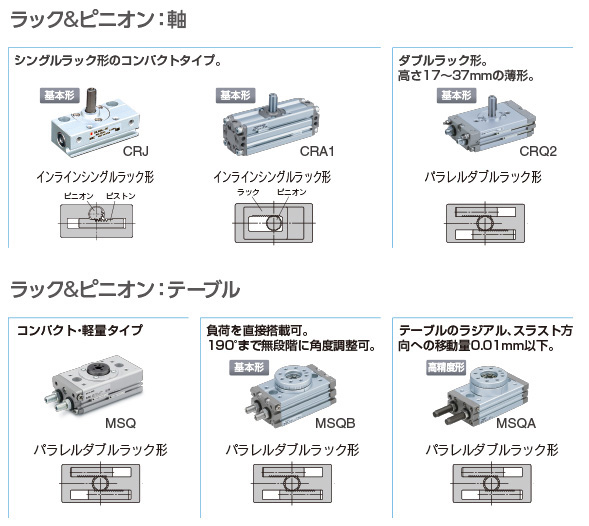

ラック&ピニオン
CRJ シングル

トルク（0.5MPa時）
N.m

0.04 0.042
0.1 0.095
最大揺動角度 ?190°
CRA1 シングル

トルク（0.5MPa時）
N.m

2 1.91
10 9.27
20 17.2
30 31.7
70 74.3
最大揺動角度 ?190°
CQQ2 シングル

トルク（0.5MPa時）
N.m

0.3 0.3
0.7 0.75
2 1.84
3 3.11
5 5.3
最大揺動角度 ?370°
MSQB ダブル

トルク（0.5MPa時）
N.m

0.1 0.09
0.2 0.18
0.3 0.29
0.7 0.56
1 0.89
2 1.84
3 2.73
5 4.64
7 6.79
10 10.1
20 19.8
最大揺動角度 ?190°
MSQA ダブル

トルク（0.5MPa時）
N.m

0.1 0.09
0.2 0.18
0.3 0.29
0.7 0.56
1 0.89
2 1.84
3 2.73
5 4.64
最大揺動角度 ?190°
