真空用機器 »

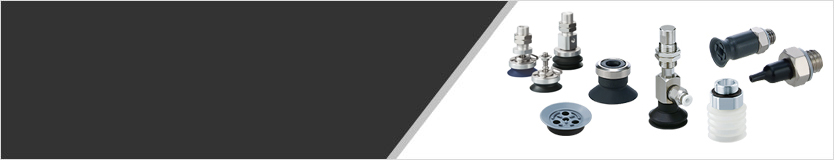

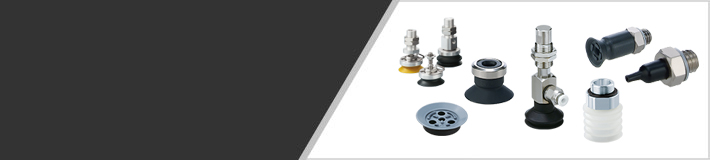

真空パッド
真空パッド
真空パッド
真空パッド/基本形パッド ZP
真空用機器 ? 真空パッド
-
?12サイズ、6種類のパッド形狀
用途に応じた取付金具の選択が可能
?パッド形狀：平形、平形リブ付、ベロウ形、薄形、薄形リブ付、深形
?取付接続：おねじ、めねじ
?真空取出方向：縦、橫
?真空取付出口：おねじ、めねじ、ワンタッチ管継手、バーブ継手
?バッフ?。氦胜?、あり
［バッファストローク（mm）：6, 10, 15, 20, 25, 30, 40, 50］
| シリーズ | パッド形狀 | パッド徑 |
|---|---|---|
| ZP | 平形 | φ2, φ4, φ6, φ8, φ10, φ13, φ16, φ20, φ25, φ32, φ40, φ50 |
| ZP | 平形リブ付 | φ10, φ13, φ16, φ20, φ25, φ32, φ40, φ50 |
| ZP | 平形(首振り) | φ10, φ13, φ16, φ20, φ25, φ32, φ40, φ50 |
| ZP | ベロウ形 | φ6, φ8, φ10, φ13, φ16, φ20, φ25, φ32, φ40, φ50 |
| ZP | 薄形 | φ10, φ13, φ16 |
| ZP | 薄形リブ付 | φ10, φ13, φ16 |
| ZP | 深形 | φ10, φ13, φ16, φ20, φ25, φ32, φ40 |
真空パッド/コンパクトタイプ ZP3
真空用機器 ? 真空パッド
-
?全長短縮
?パッド形狀：平形、平形溝付、ベロウ形、ベロウ形リブ付
?取付接続：おねじ、めねじ
?真空取出方向：縦、橫
?真空取付出口：おねじ、めねじ、ワンタッチ管継手、バーブ継手
?バッフ?。氦胜?、あり
[バッファストローク（mm）：3, 6, 10, 15, 20]
| シリーズ | パッド形狀 | パッド徑 |
|---|---|---|
| ZP3 | 平形 | φ1.5, φ2, φ3.5 |
| ZP3 | 平形溝付 | φ4, φ6, φ8, φ10, φ13, φ16 |
| ZP3 | ベロウ形 | φ4, φ6, φ8 |
| ZP3 | ベロウ形リブ付 | φ10, φ13, φ16 |
真空パッド/長円形パッド ZP/ZP2
真空用機器 ? 真空パッド
-
?長方形ワーク、縦長?橫長のワークに対応
?パッド形狀：長円平形
?取付接続：おねじ、めねじ
?真空取出方向：縦、橫
?真空取付出口：おねじ、めねじ、ワンタッチ管継手、バーブ継手
?バッファ：なし、あり
バッファストローク（mm）：[ZP] 6, 10, 15, 20, 25
バッファストローク（mm）：[ZP2] 10, 20, 30, 40, 50
安全上のご注意 真空用機器/共通注意事項 真空パッド/共通注意事項 バリエーション 機種選定 ZP：取付金具Ass'y（P189-194） ZP2：取付金具Ass'y（P195-197） 特定開発品情報 グリーン対応（RoHS）
| シリーズ | パッド形狀 | パッド徑 |
|---|---|---|
| ZP | 長円平形 | 2×4, 3.5×7, 4×10 |
| ZP2 | 長円平形 | 3.5×7, 4×10, 4×20, 4×30, 5×10, 5×20, 5×30, 6×10, 6×20, 6×30, 8×20, 8×30 |
真空パッド/高剛性パッド ZP3E
真空用機器 ? 真空パッド
-
?吸著姿勢の安定化と離脫性が向上
?パッド形狀：平形溝付、ベロウ形リブ?溝付
?取付接続：おねじ、めねじ
?真空取出方向：縦、橫
?真空取付出口：おねじ、めねじ
?バッフ?。氦胜?、あり
?。邾啸氓榨ˉ攻去愆`ク（mm）：10, 30, 50]
安全上のご注意 真空用機器/共通注意事項 真空パッド/共通注意事項 バリエーション 機種選定 標準：取付金具Ass'y（P237-240） 首振り：取付金具Ass'y（P241-244） 特定開発品情報 グリーン対応（RoHS）
| シリーズ | パッド形狀 | パッド徑 |
|---|---|---|
| ZP3E | 平形溝付 | φ32, φ40, φ50, φ63, φ80, φ100, φ125 |
| ZP3E | 平形溝付 (首振りタイプ) | φ32, φ40, φ50, φ63, φ80, φ100, φ125 |
| ZP3E | ベロウ形 リブ?溝付 | φ32, φ40, φ50, φ63, φ80, φ100, φ125 |
| ZP3E | ベロウ形 リブ?溝付 (首振り) | φ32, φ40, φ50, φ63, φ80, φ100, φ125 |
吸著跡対策パッド ZP2
真空用機器 ? 真空パッド
安全上のご注意 真空用機器/共通注意事項 真空パッド/共通注意事項 バリエーション 機種選定 標準：取付金具Ass'y（P121-130） 高剛性：取付金具Ass'y（P255-263） 特定開発品情報 グリーン対応（RoHS）
| シリーズ | パッド形狀 | パッド徑 |
|---|---|---|
| ZP2 | 平形 | φ4, φ6, φ8, φ10, φ13, φ16, φ20, φ25, φ32, φ40, φ50 |
| ZP2 | 高剛性(平形リブ付) | φ40, φ50, φ63, φ80, φ100, φ125 |
| ZP2 | 樹脂アタッチメント | 適応パッド：φ6, φ8, φ10, φ13, φ16, φ20, φ25, φ32 |
真空パッド ZP3C
真空用機器 ? 真空パッド
-
?耐摩耗性が要求される段ボールなどの吸著搬送に対応
?材質：FS61(フッ素系ゴム)により耐摩耗性向上
※當社ウレタン比2倍以上
?メンテナンス性向上
2種類の取付工具に対応
?メッシュフィルタで異物の吸込み低減
真空ポンプ、エジェクタへの異物吸込み低減
工具レスでパッドとメッシュフィルタの交換が可能
金屬部品とゴム部品の分別廃棄が可能
| シリーズ | パッド形狀 | パッド徑 |
|---|---|---|
| ZP3C | 平形リブ付 | φ20, φ25, φ32, φ40, φ50 |
| ZP3C | ベロウ形 | φ20, φ25, φ32, φ40, φ50 |
真空パッド／滑り止め付 ZP3M
真空用機器 ? 真空パッド
-
?滑り止め付長円平形追加 [New]
吸著スペースが細長い形狀のワークに対応
?壽命向上（ウレタン比2倍以上）
パッド材質：耐摩耗性に優れたFS61（フッ素系ゴム）を採用
パッド交換回數の低減
?滑り止め特殊リブ
斜めリブを放射狀に配置し、全方向のグリップ力を確保
ワークの橫滑りを防止
安定した吸著搬送が可能
?追従性に優れたボウル形狀
灣曲したワークにも追従
ワーク形狀にパッドが追従し、安定した吸著が可能
?水平保持力387N（パッド徑?100）
?高溫ワークに対応（200℃）
?油膜付ワークに対応
特殊リブ間の溝に油を排出し、油膜付鋼板においても
ワークの橫滑りを抑制
| シリーズ | パッド形狀 | パッド徑 |
|---|---|---|
| ZP3M-R | ボウル形 | φ32, φ40, φ50, φ63, φ80, φ100 |
| ZP3M-RB | ボウルベロウ形 | φ32, φ40, φ50, φ63, φ80, φ100 |
| ZP3M-T | 滑り止め付長円平形 | 16 x 50, 30 x 90, 40 x 80, 50 x 100 |
真空パッド/フィルム吸著用 ZP3P
真空用機器 ? 真空パッド
-
?フィルム包裝ワークに対応
?FDA（米國食品醫薬品局）規格番號：21CFR§177.2600「繰り返し
使用を目的としたゴム製品」の溶出試験に適合した材料を使用
材料を使用
?青色を採用
?漏れ低減
?薄物ワーク（フィルム?ビニール等）吸著時のシワ低減
| シリーズ | パッド形狀 | パッド徑 |
|---|---|---|
| ZP3P | フィルム吸著用 | φ20, φ25, φ35, φ50 |
真空パッド/ベロウ形 ZP3P-JT
真空用機器 ? 真空パッド
-
?軟らかいフィルム包裝ワークの吸著搬送に対応
?薄膜スカートと特殊リブ形狀
?フラットアタッチメント（2.5段）
しわの発生を抑制
?ガイドアタッチメント（5.5段）
加減速度：4Gで吸著搬送が可能
?パッド単體、アタッチメントはFDA（米國食品醫薬品局）規格の溶出試験、
食品衛生法規格に適合した材料を使用
?青色を採用
異物混入検査等での色判別が容易
| シリーズ | パッド形狀 | パッド徑 |
|---|---|---|
| ZP3P-JT | ベロウ形（2.5段） | φ20, φ25, φ32, φ40, φ50 |
| ZP3P-JT | ベロウ形（5.5段） | φ20, φ25, φ32, φ40, φ50 |
真空パッド/ベロウパッド ZP2
真空用機器 ? 真空パッド
| シリーズ | パッド形狀 | パッド徑 |
|---|---|---|
| ZP2 | ベロウ形(4.5段) | φ15, φ20, φ30, φ40, φ50 |
| ZP2 | ベロウ形 (2.5段/3.5段) | φ6, φ9, φ10, φ14, φ15, φ16, φ25, φ30 |
真空パッド/半導電性シリコーンゴム ZP3-□HS□
真空用機器 ? 真空パッド
-
?靜電気を緩やかに放電、電子部品の損傷を防止
?表面抵抗値：106～109［Ω］
?パッド形狀：平形溝付
?取付接続：おねじ、めねじ
?真空取出方向：縦、橫
?真空取付出口：めねじ、ワンタッチ管継手、バーブ継手
?バッフ?。氦胜贰ⅳⅳ?br>?。邾啸氓榨ˉ攻去愆`ク（mm）：3, 6, 10, 15, 20]
| シリーズ | パッド形狀 | パッド徑 |
|---|---|---|
| ZP3-□HS□ | 平形溝付 | φ4, φ6, φ8, φ10, φ13, φ16 |
真空パッド/オーダーメイド ZP2
真空用機器 ? 真空パッド
安全上のご注意 真空用機器/共通注意事項 真空パッド/共通注意事項 バリエーション 機種選定 小型/薄形：取付金具Ass'y（P313） 高剛性：取付金具Ass'y（P255-263） 特定開発品情報 グリーン対応（RoHS）
| シリーズ | パッド形狀 | パッド徑 |
|---|---|---|
| ZP2 | 小形パッド | φ3, φ4, φ5, φ6, φ7, φ8 |
| ZP2 | 低寸法仕様パッド | φ2, φ3, φ3.5, φ4, φ5, φ6, φ8, φ10, φ15 |
| ZP2 | 薄形パッド | φ5, φ6, φ11, φ14, φ18, φ20 |
| ZP2 | ベロウパッド | φ2, φ4, φ5, φ6, φ8, φ10, φ15, φ20 |
| ZP/ZP2 | 高剛性パッド | φ32, φ40, φ50, φ63, φ80, φ100, φ125, φ150, φ250, φ300, φ340, 30×50 |
エジェクタ付パッド ZHP
真空用機器 ? 真空パッド真空用機器 ? 真空エジェクタ
-
?エジェクタとパッドを一體化設置スペースと配管工數を削減！
?2段エジェクタ
吸込流量50％増加、空気消費量30％削減
?メンテナンス性向上
ロックプレートによる著脫でパッド交換時の作業工數を削減！
?パッド徑：?63、?80
| シリーズ | パッド徑 | パッド形狀 | ノズル呼び徑 |
|---|---|---|---|
| ZHP | φ63、φ80 | ベロウ形溝付、平形溝付 | φ0.7, φ1.0, φ1.2, φ1.5 |
真空パッド テストセット
真空用機器 ? 真空パッド
-
?圧縮空気があれば、配管するだけでテストが可能※
※小徑パッドセットの場合
?用途に合わせた2タイプを用意(包裝用パッドセット/小徑パッドセット)
?豊富なパッド形狀を用意し、簡単に交換が可能
包裝用パッドセット(16種) / 小徑パッドセット(16種)
| シリーズ | パッド徑 | パッド形狀 |
|---|---|---|
| ZPTS-A01 | 20, 25, 30, 32, 35, 40, 46, 50 | べロウ形(2.5段)、べロウ形(5.5段)、フィルム吸著用 べロウパッド(4.5団) |
| ZPTS-B01 | 6, 8, 10, 13, 16, 20, 25, 32 | 平形/シリコーンゴム、べロウ形/シリコーンゴム |
